Apparecchiature per il trattamento dei gas di combustione catalitica ad assorbimento o desorbimento

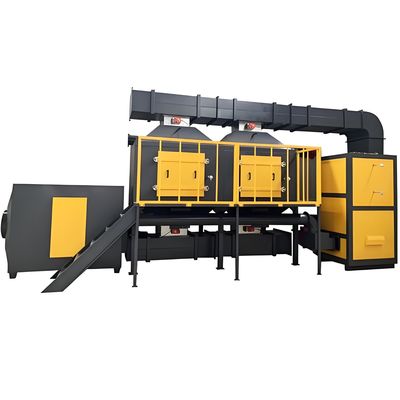

Apparecchiature per il trattamento dei gas di scarico: adsorbente e desorbitante + apparecchiature di combustione catalitica

(1) Introduzione delle attrezzature

L'assorbimento e il desorbimento del carbonio attivo si riferiscono all'uso di setacci molecolari al carbonio attivo per assorbire gli inquinanti nei gas di scarico industriali.e selezionare sievi molecolari adeguati per i diversi componenti dei gas di scaricoQuando il setaccio molecolare raggiunge la saturazione, gli inquinanti vengono desorbiti.e la tecnologia di combustione catalitica viene utilizzata per ossidare profondamente la materia organica nei gas di scarico industriali in anidride carbonica e acqua, raggiungendo così lo scopo della purificazione.

L'apparecchiatura di depurazione ad assorbimento e di desorbimento è generalmente costituita da un'unità di raccolta dei gas di scarico, un'unità di pretrattamento, un'unità di assorbimento, un'unità di combustione catalitica, un'unità di desorbimento, un'unità di scambio termico,ecc.

(2)Principio di funzionamento dell'assorbimento e del desorbimento del setaccio molecolare

Sotto l'azione del ventilatore di assorbimento, il gas di scarico organico entra nella scatola pre-filtro dall'entrata d'aria.Il pre-filtro filtra e intercetta le particelle nel gas di scarico per evitare che le particelle entrino nello strato di assorbimento e ostruiscano i micropori del setaccio molecolare, influenzando l'effetto di depurazione.

Poi i gas di scarico entrano nelle scatole di assorbimento e di desorbimento su entrambi i lati attraverso il pre-filtro (un strato di isolamento di bypass è fornito al centro,e la valvola di bypass viene aperta direttamente per lo scarico quando la concentrazione di gas di scarico organici soddisfa la norma), e lo strato di adsorbimento nella scatola di adsorbimento e desorbimento adsorbe e purifica i gas di scarico organici.

Il dispositivo di combustione catalitica è posizionato sopra lo strato di adsorbimento.Quando lo strato di assorbimento del setaccio molecolare della zeolite (o del setaccio molecolare del carbonio attivo) è vicino alla saturazione (la concentrazione di scarico raggiunge il valore impostato), il controllore PLC chiude automaticamente la valvola di aspirazione dell'aria, apre la valvola di aspirazione dell'aria a combustione catalitica e il riscaldatore elettrico a combustione catalitica.

L'aria fresca viene riscaldata a una certa temperatura dal dispositivo di risparmio energetico sotto l'azione del ventilatore di desorzione e quindi entra nello strato di adsorbimento per il desorbimento.Il gas desorbitato entra nella combustione catalitica e brucia e si ossida fino a CO2Il gas bruciato viene scaricato dalla presa di scarico e il prodotto non presenta inquinamento secondario.

(3)Analisi dei processi

1Il flusso di processo di concentrazione di assorbimento-desorbimento e di decomposizione catalitica-desorbimento.È costituito da 2 assorbitori di carbonio attivo e da 1 decompositore catalitico (complementato da ventilatori a bassa pressione)Dopo il pretrattamento dei gas di scarico per la rimozione della polvere e delle sostanze granulari, essi vengono trasmessi agli adsorbitori di carbonio attivo A e B. Quando l'adsorbitore di carbonio attivo A è vicino alla saturazione,il gas trattato viene prima automaticamente passato all'adsorbatore di carbone attivo B (l'adsorbatore di carbone attivo A interrompe l'attività di adsorbimento) , e quindi utilizzare il flusso di gas caldo per desorbire e desorbire l'adsorbatore di carbone attivo A per desorbire la materia organica dal carbone attivo.il gas di scarico organico è stato concentrato, la concentrazione è aumentata decine di volte rispetto all'originale, raggiungendo oltre 2000 ppm.e viene infine scaricato sotto forma di CO2 e H2O.

2 Dopo aver completato la desorpazione e la desorpazione, l'adsorbatore di carbonio attivo A entra nello stato di attesa.il sistema si riavvia automaticamente e desorba e desorba allo stesso tempo l'adsorbatore di carbonio attivo BQuesto ciclo funziona.

3Quando la concentrazione di gas organici di scarico supera i 2000 ppm, la combustione spontanea può essere mantenuta nel letto catalitico senza riscaldamento esterno.Questa soluzione non solo consente di risparmiare notevolmente energia, ma riduce anche l'investimento di attrezzature perché la capacità di lavorazione del decompositore catalitico richiede solo 1/5 della capacità di trattamento dei gas di scarico originale (60.000 m3/h).Questa soluzione è adatta sia per il lavoro continuo che per quello intermittente.

Il desorbo e il desorbo di un singolo adsorbente di carbone attivo richiedono circa 2-3 ore.

5 Il ventilatore di assorbimento è controllato da un convertitore di frequenza e può essere regolato in base al volume d'aria richiesto o alla pressione negativa netta all'ingresso del dispositivo.
